Quand une découpe donne un résultat inattendu

Des pièces manquantes, des cubes supplémentaires ou des calculs anormalement longs indiquent souvent un problème de géométrie dans le fichier source.

Premières vérifications

  1. Vérifiez que le modèle voulu est le fichier actif dans Prepare.
  2. Vérifiez ses dimensions et le volume de votre imprimante.
  3. Lancez Analyze et examinez les défauts géométriques signalés.
  4. Utilisez Repair, refaites la configuration Pre-Split, puis relancez Split.

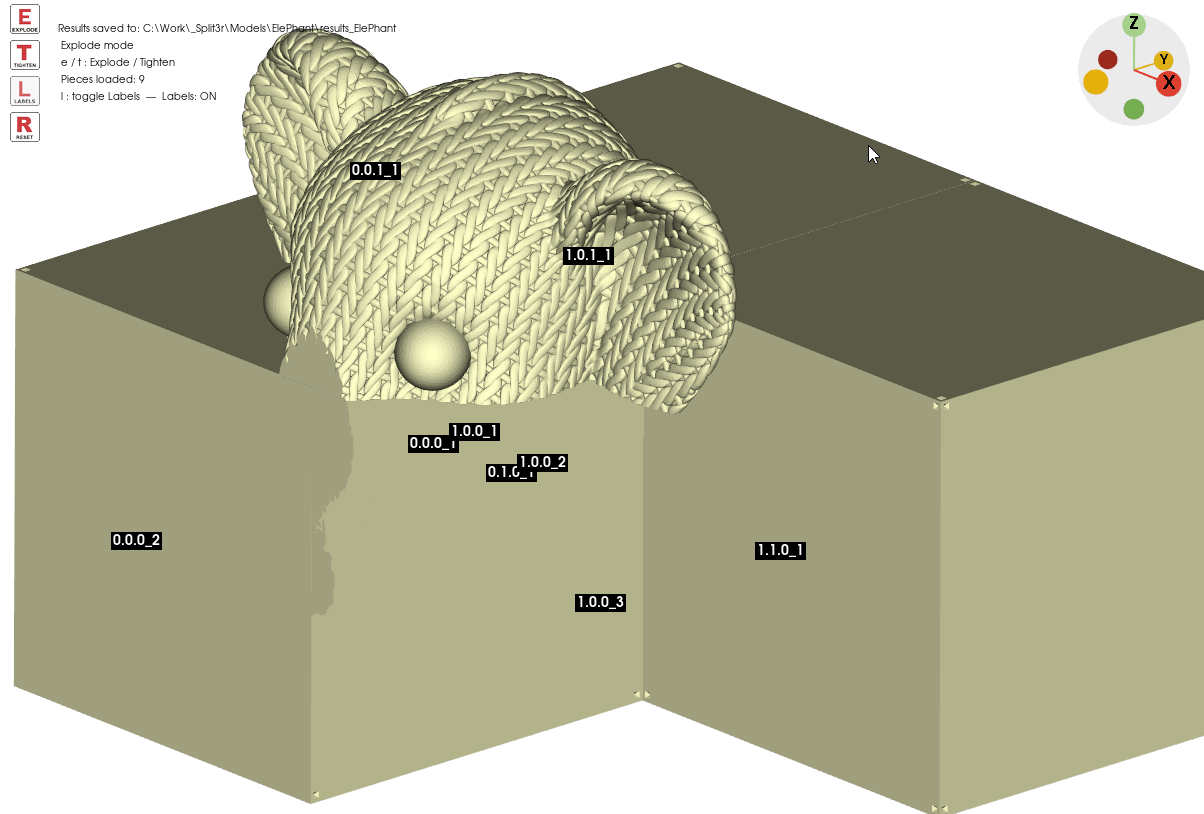

Exemple de découpe incomplète obtenue à partir d’un maillage d’éléphant endommagé.
Avant la réparation du maillage source.

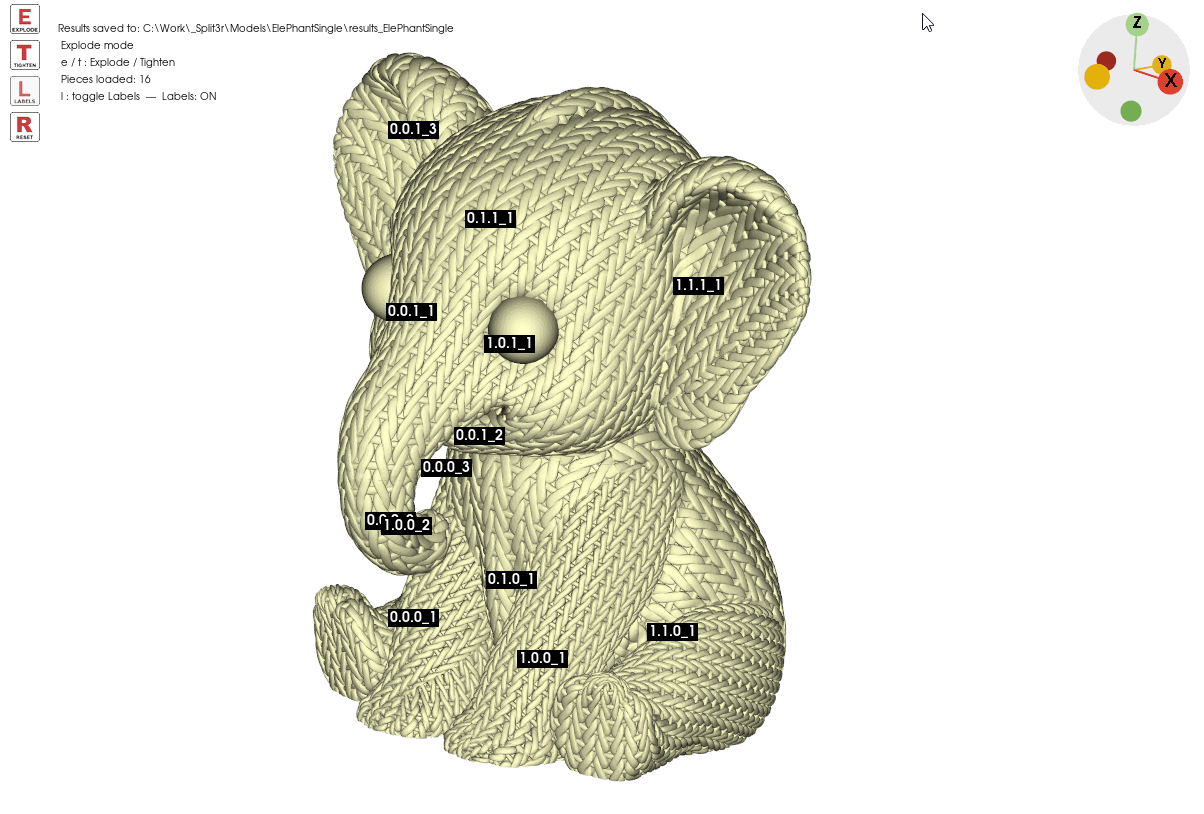

Le même modèle d’éléphant avec toutes ses pièces après réparation de la géométrie.
Après réparation. Modèle : Draft Axis.

Examiner la géométrie

Une surface peut sembler correcte dans la vue 3D alors que son maillage ne convient pas aux opérations sur des solides.

Les défauts géométriques à examiner
ProblèmeConséquence
Corps séparés ou superposésDes solides non fusionnés et des coques internes peuvent rendre les coupes ambiguës. Examinez les corps avec Analyze, puis séparez-les ou réparez-les selon le cas.
Trous et bords ouvertsLes faces manquantes empêchent le maillage de délimiter un volume étanche.
Géométrie non-manifoldCertaines arêtes ou certains sommets ne forment pas la surface valide d’un solide.
Auto-intersections et replisDes faces se croisent ou se replient les unes sur les autres, ce qui rend difficile la distinction entre intérieur et extérieur.
Normales incohérentesCertaines faces sont orientées dans le mauvais sens.
Faces dupliquées ou dégénéréesLes superpositions et les triangles d’aire nulle peuvent perturber les opérations géométriques.
Surfaces sans épaisseur ou détails minusculesLes éléments d’épaisseur nulle et les détails plus petits que la tolérance de calcul peuvent disparaître pendant une coupe.

Réparer et réessayer

Après réparation, sélectionnez le résultat réparé, vérifiez les dimensions et recommencez Pre-Split → Split. Examinez les pièces manquantes et les petits fragments dans Explode.

Si le problème persiste, envoyez toute la Workzone, avec le fichier source, les fichiers réparés, le projet et les résultats. Précisez la version exacte de Split3r et les étapes permettant de reproduire le problème.
